Moduli pompa di rete

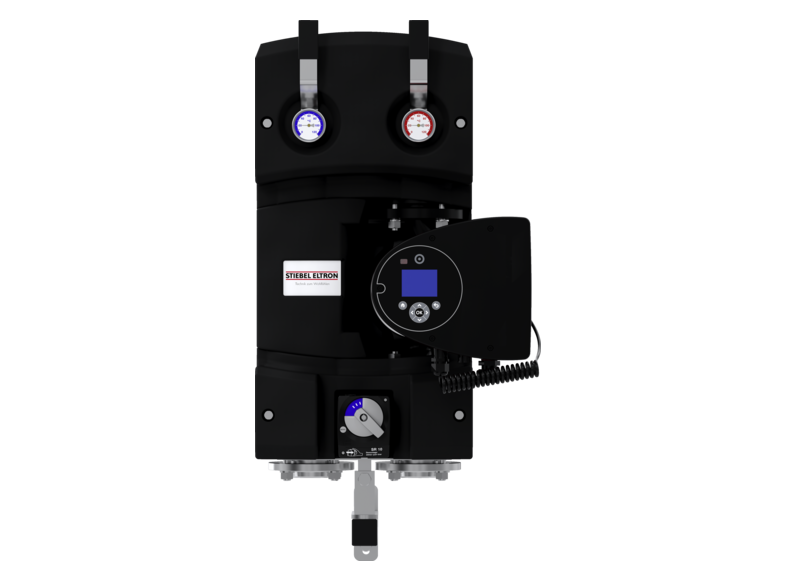

PM-G 2

    • Fornitura centralizzata di calore per diversi appartamenti
    • Pronto per il montaggio, comprensivo di supporto a parete
    • Lavorazione di alta qualità
    Domande sul prodotto? Prendere contatto

    Dettagli prodotto

    Utilizzo • Il modulo di rilancio miscelato di rete è idoneo per l'approvvigionamento centralizzato di calore per una rete di edifici composta da diversi appartamenti. Viene utilizzato in presenza di temperature del flusso elevate o oscillanti. • Il modulo è costituito dai seguenti componenti: tubazioni in ottone, pompa a velocità variabile ad alta efficienza, bypass con valvola miscelatrice a 3 vie, servomotore, possibilità di intercettazione, termometro nella mandata e nel ritorno, dispositivo di lavaggio e svuotamento, freno a gravità. • Il modulo è dotato di un isolamento. • Nella dotazione è compreso un supporto da parete per una semplice installazione.



    Reach-Informazioni
    Scheda tecnica

    Codice prodotto: 202586

    Altezza: 817 mm

    Larghezza: 402 mm

    Profondità: 412 mm

    Lunghezza montaggio (calibro): 603 mm

    Peso: 45,5 kg

    Collegamento utenza: G 1½

    Allacciamento: DN 40

    Pressione massima ammissibile: 0,1 MPa

    Portata max.: 108 l/min

    Temperatura max. consentita: 110 °C

    Perdita di carico: 800 hPa

    Potenza per riscaldamento (a 10 K): 113 kW

    Potenza per riscaldamento acqua sanitaria (a 30 K): 340 kW

    Potenza a 20 K (700 hPa): 226 kW

    Portata max con prevalenza residua di 700 hPa: 9754 l/h

    Potenza a 20 K (800 hPa): 207 kW

    Portata max con prevalenza residua di 800 hPa: 8923 l/h

    Potenza a 20 K (900 hPa): 187 kW

    Portata max con prevalenza residua di 900 hPa: 8062 l/h

    Potenza a 20 K (1000 hPa): 165 kW

    Portata max con prevalenza residua di 1000 hPa: 7108 l/h

    Numero unità abitative con 3 kW di resa calorica per unità: 38

    Tensione nominale: 230 V

    Potenza assorbita P1: 17-440 S

    Frequenza: 50/60 Hz

    Mostra tutti

    Scarica in formato PDF

Informazioni per l’installazione:

Richiedi al tuo gestore elettrico locale o a un elettricista autorizzato di installare gli apparecchi che non sono completamente cablati, vale a dire pronti per il collegamento a spina. L’elettricista dovrebbe anche essere in grado di aiutarti ad ottenere il contratto di fornitura elettrica necessario per l’installazione degli apparecchi.
